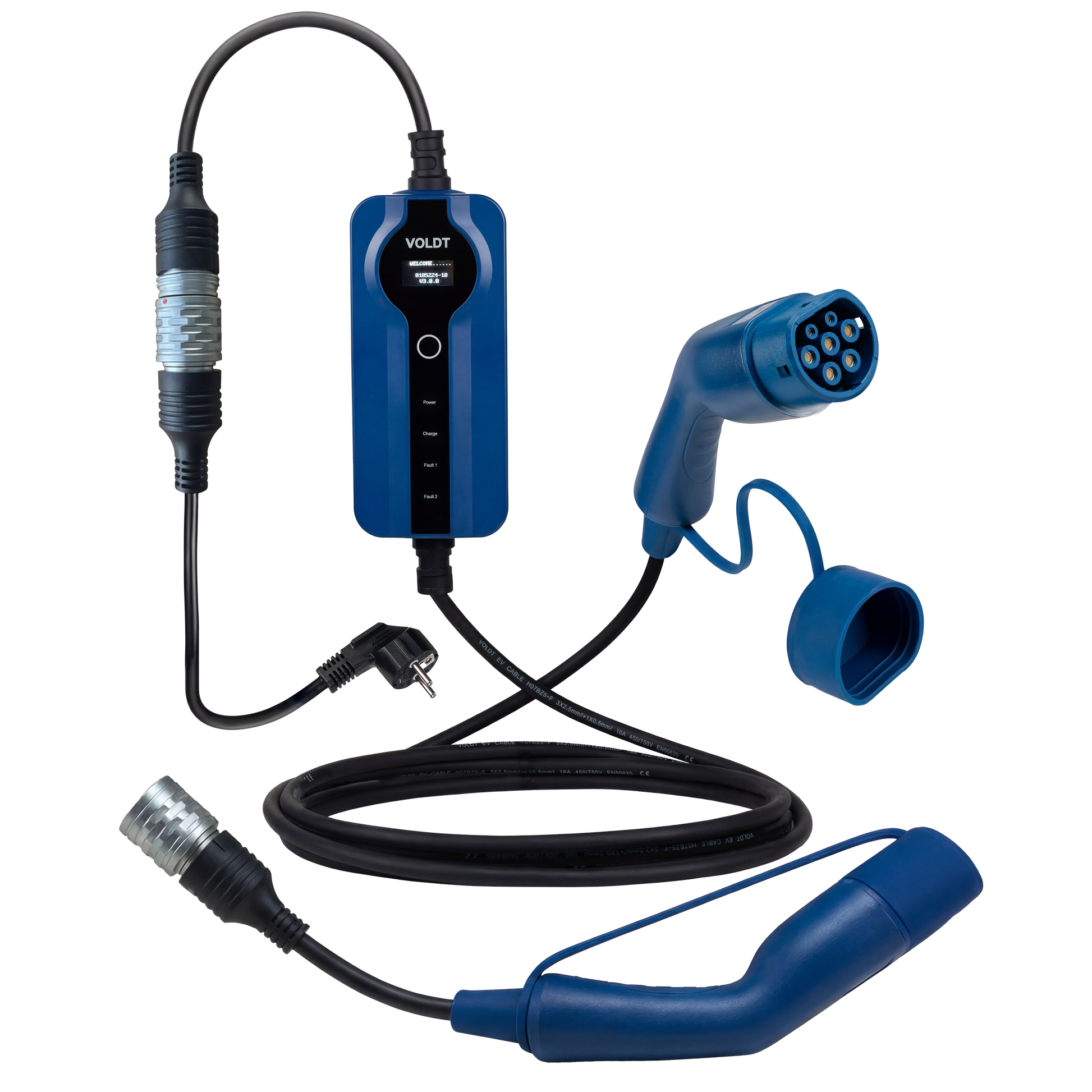

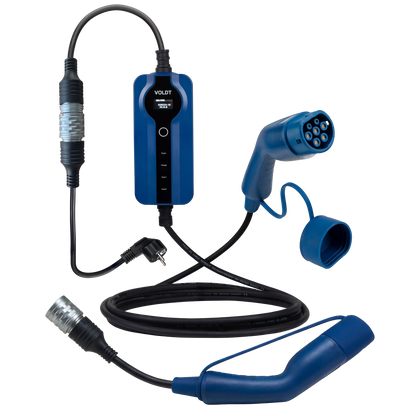

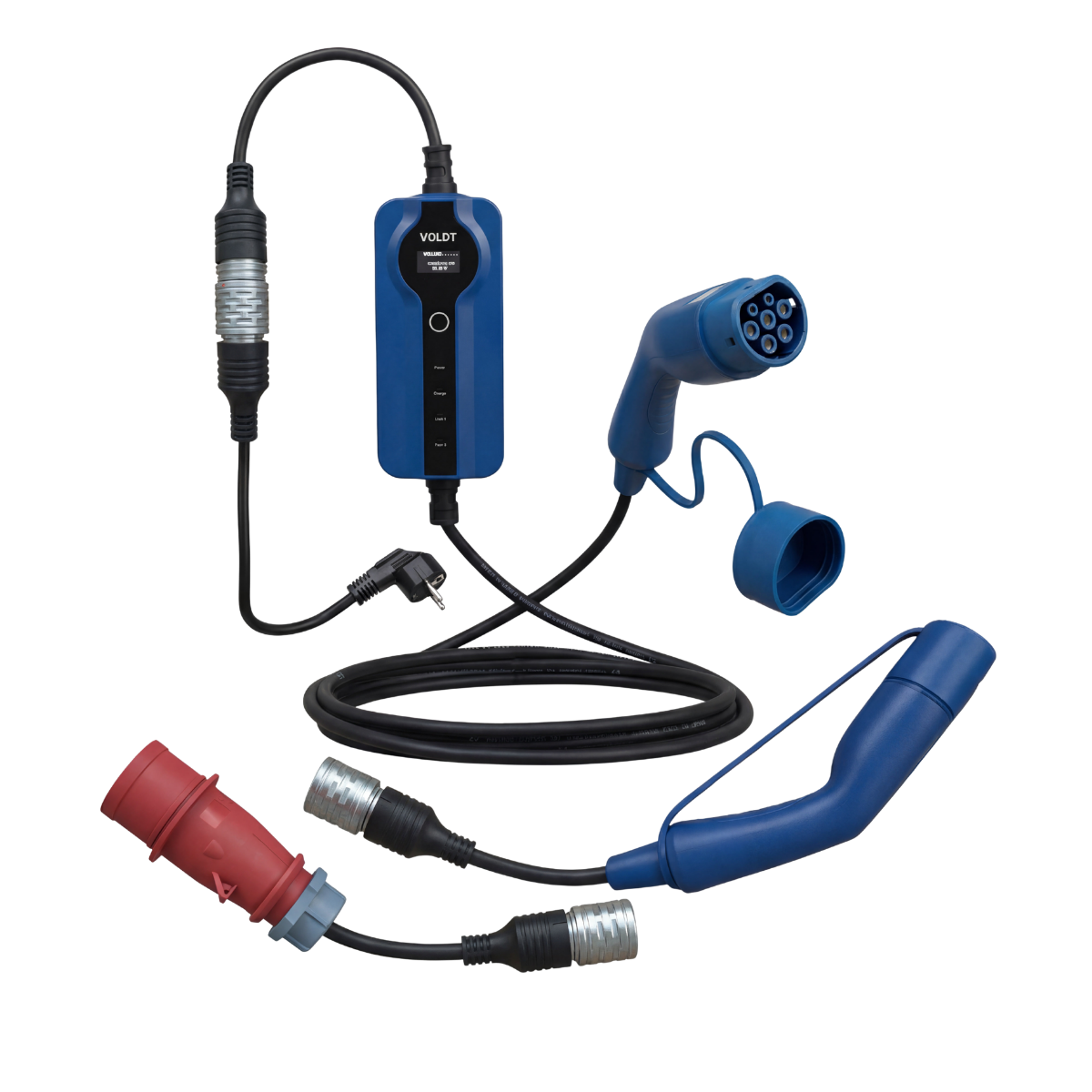

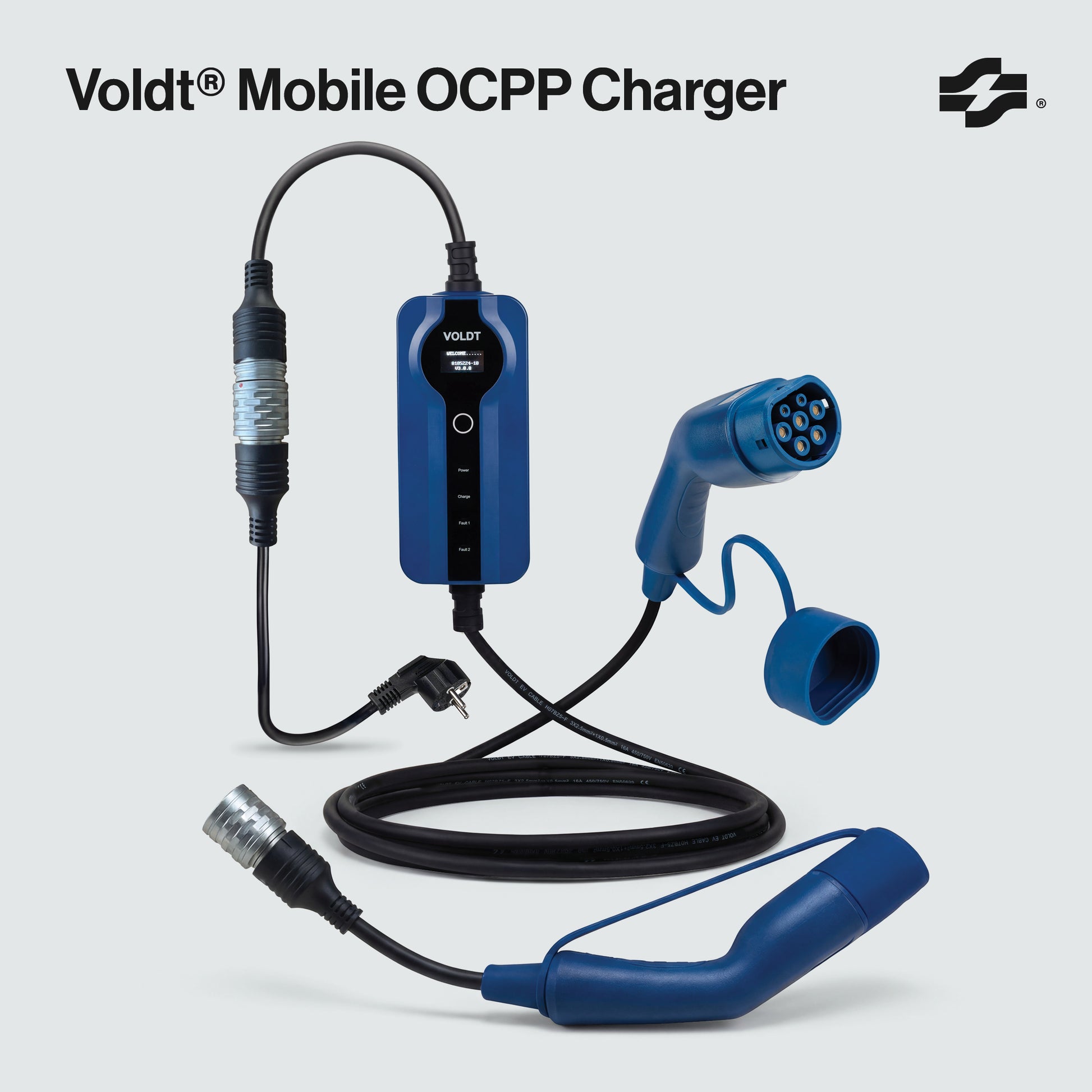

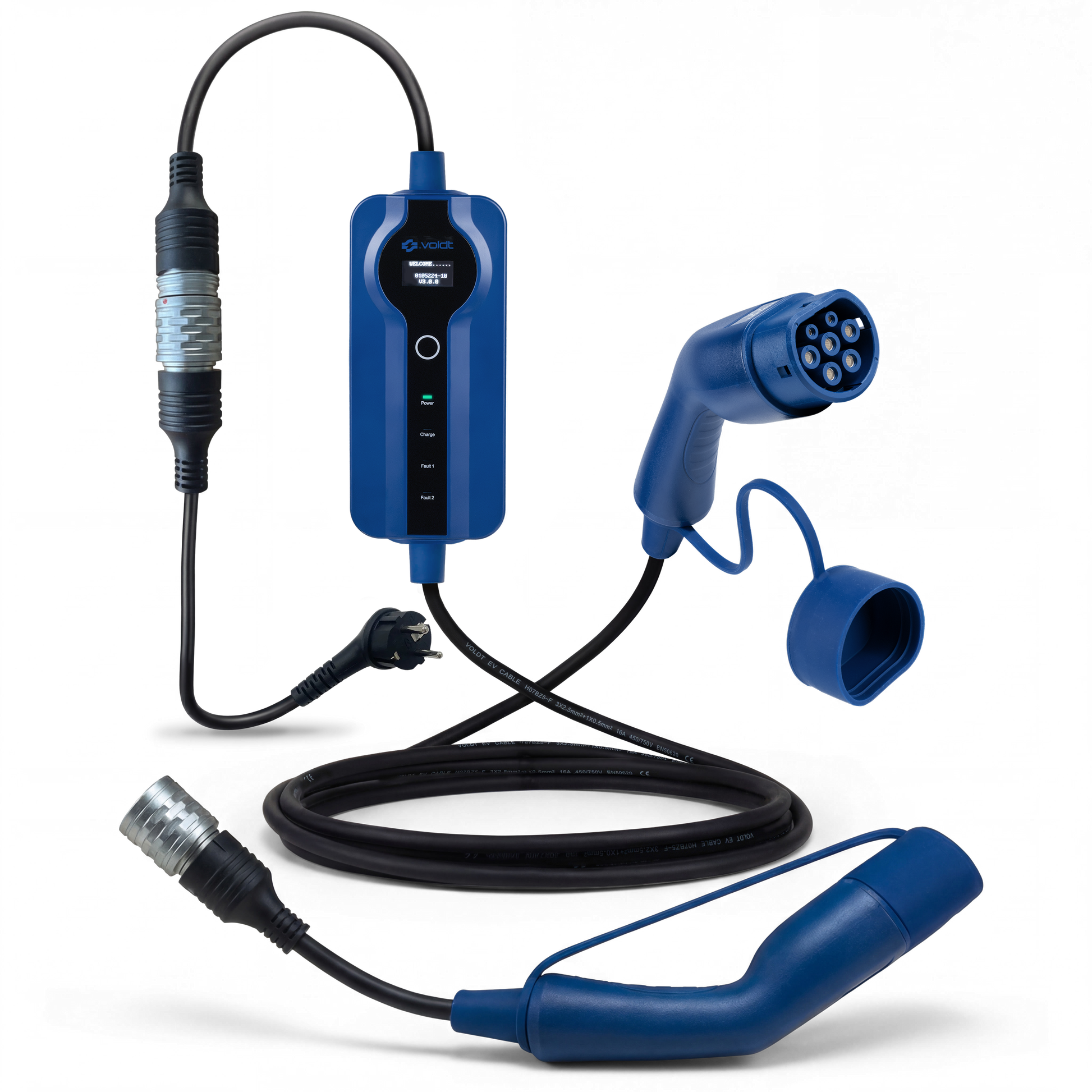

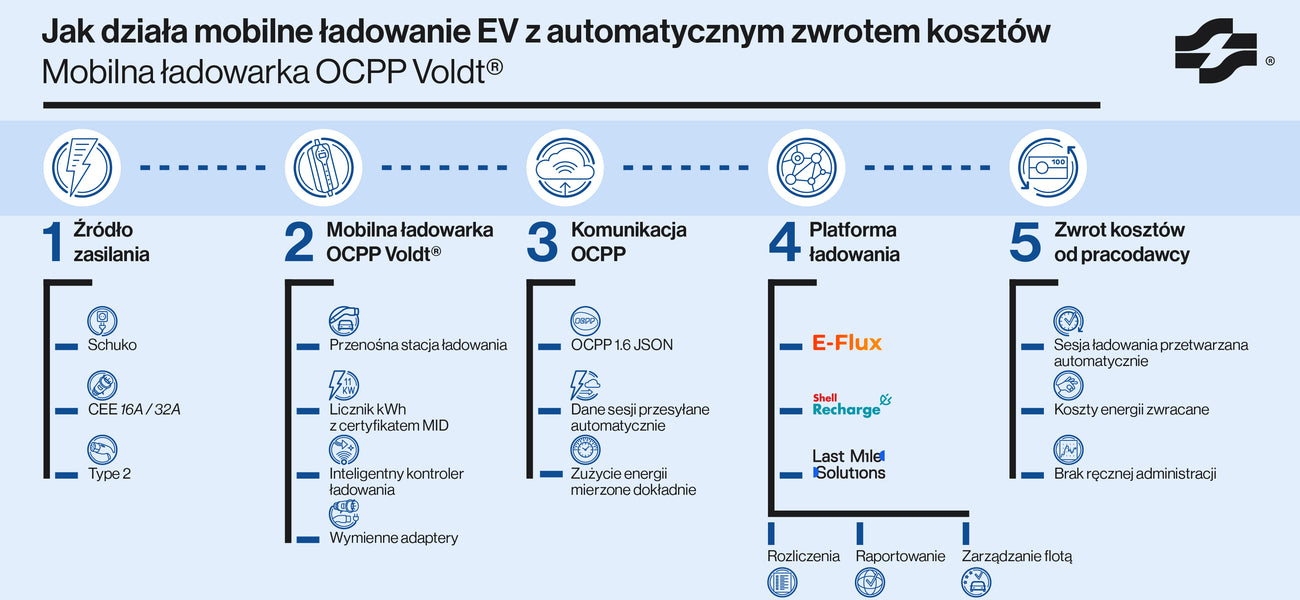

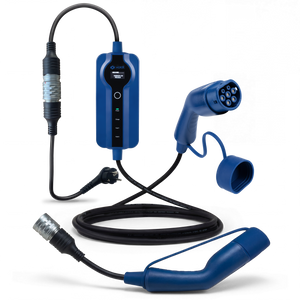

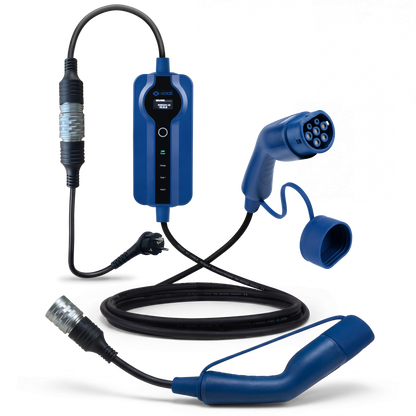

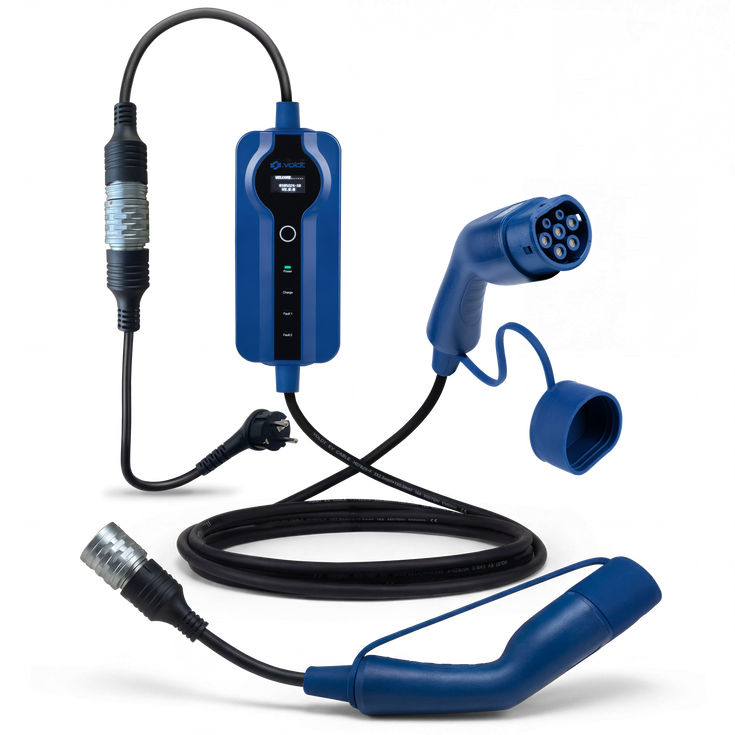

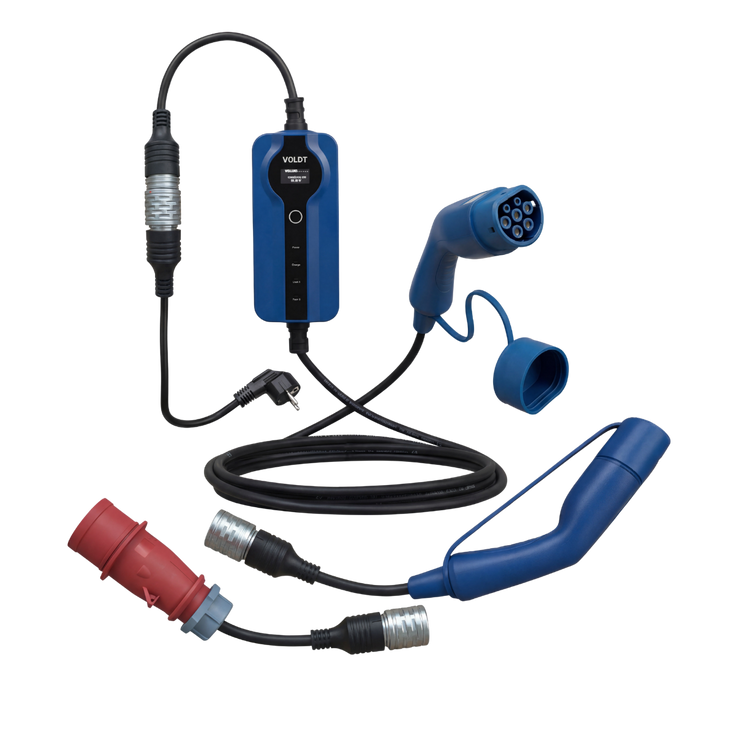

Voldt® Mobilna Ładowarka OCPP

Type 1 (SAE J1772) to wtyczka ładowania stosowana głównie w starszych samochodach elektrycznych z Azji i Stanów Zjednoczonych. W Polsce spotyka się ją przede wszystkim w autach sprowadzanych z zagranicy: Nissan Leaf pierwszej generacji, Mitsubishi Outlander PHEV, a z importu z USA także Chevrolet Volt czy Ford Focus Electric. Wtyk ma pięć pinów i obsługuje wyłącznie ładowanie prądem przemiennym jednofazowym, maksymalnie 7,4 kW. W praktyce wiele z tych samochodów ładuje się mocą 3,7 lub 6,6 kW.

W Europie Type 1 został zastąpiony przez Type 2, ale samochodów z gniazdem Type 1 nadal jeździ bardzo dużo. Warto pamiętać, że jednofazowe ładowanie oznacza wolniejsze tempo niż 11 kW, które oferuje Type 2 przy zasilaniu trójfazowym.

Wszystkie publiczne stacje ładowania w Polsce mają gniazdo Type 2, więc potrzebujesz kabla Type 1 na Type 2. Voldt® produkuje te kable w Europie, z certyfikatami CE i TÜV, w klasie szczelności IP67 i w kilku długościach.

Type 2, znormalizowany jako IEC 62196-2 i często nazywany Mennekes od niemieckiego producenta, który go opracował, to europejski standard ładowania prądem przemiennym. Niemal każdy nowy samochód elektryczny w Europie ma gniazdo Type 2, a wszystkie publiczne stacje AC go używają. Wtyk ma siedem pinów i obsługuje zarówno prąd jednofazowy, jak i trójfazowy, a stacje i ładowarki domowe dają do 22 kW.

Voldt® produkuje kable Type 2 na Type 2 w czterech klasach: 3,7 kW (jednofazowy 16A), 7,4 kW (jednofazowy 32A), 11 kW (trójfazowy 16A) i 22 kW (trójfazowy 32A).

Klasa opisuje żyły w kablu, nie limit samochodu. W polskich domach zasilanie trójfazowe jest typowe, więc do auta z ładowarką pokładową 11 kW kabel 11 kW pasuje dokładnie. Kabel 22 kW ładuje tam nadal z mocą 11 kW, ale żyły 32A dają zapas na następny samochód albo drugie auto w rodzinie.

Kable Type 2 dostępne są w długościach od 2 do 40 metrów, w klasie szczelności IP67, z certyfikatami CE i TÜV oraz 3-letnią gwarancją.

Type 3, a dokładniej Type 3C, powstał w 2010 roku w ramach EV Plug Alliance, sojuszu Schneider Electric, Legrand i Scame. Jego cechą charakterystyczną były przesłony zakrywające styki pod napięciem, wymagane wówczas przez francuskie i włoskie przepisy bezpieczeństwa dotyczące gniazd niskiego napięcia, dla ochrony dzieci. Pozwalał ładować do 22 kW prądem przemiennym przy 32A, przy 230 lub 400 V. Istniała też mniejsza wersja Type 3A dla lekkich pojazdów, na przykład skuterów.

Jedna rzecz jest często źle rozumiana: Type 3C znajdował się na stacji ładowania, nie w samochodzie. Auta miały gniazda Type 2 lub Type 1, a Renault dostarczał pierwsze Zoe z przewodem z wtykiem 3C, stąd to skojarzenie.

UE wybrała Type 2 i wszystkie nowe stacje go używają. Jeśli w podróży po Francji lub Włoszech natrafisz na stare gniazdo 3C, wystarczy kabel Type 2 na Type 3.

Złącza ładowania dzielą się na dwie grupy: te zaprojektowane dla samochodów elektrycznych i zwykłe gniazdka, z których można ładować przy użyciu odpowiedniego przewodu.

• Type 2 to europejski standard, jednofazowy lub trójfazowy, do 22 kW na publicznych stacjach AC i ładowarkach domowych. Używa go niemal każdy nowy samochód elektryczny.
• CCS2 to złącze szybkiego ładowania prądem stałym, kształtem jak Type 2 z dwoma dodatkowymi pinami poniżej. Przewód jest na stałe przy stacji, więc nie trzeba nic kupować. Część starszych japońskich samochodów używa CHAdeMO.
• Type 1 to starsze gniazdo jednofazowe w dawniejszych modelach azjatyckich i amerykańskich, w tym pierwszym Nissanie Leaf i Outlanderze PHEV, do 7,4 kW. Kabel Type 2 na Type 1 obsługuje stacje publiczne.
• Type 3 było gniazdem z przesłonami montowanym na stacji ładowania, nie w samochodzie. Niektóre starsze francuskie i włoskie stacje wciąż je mają.

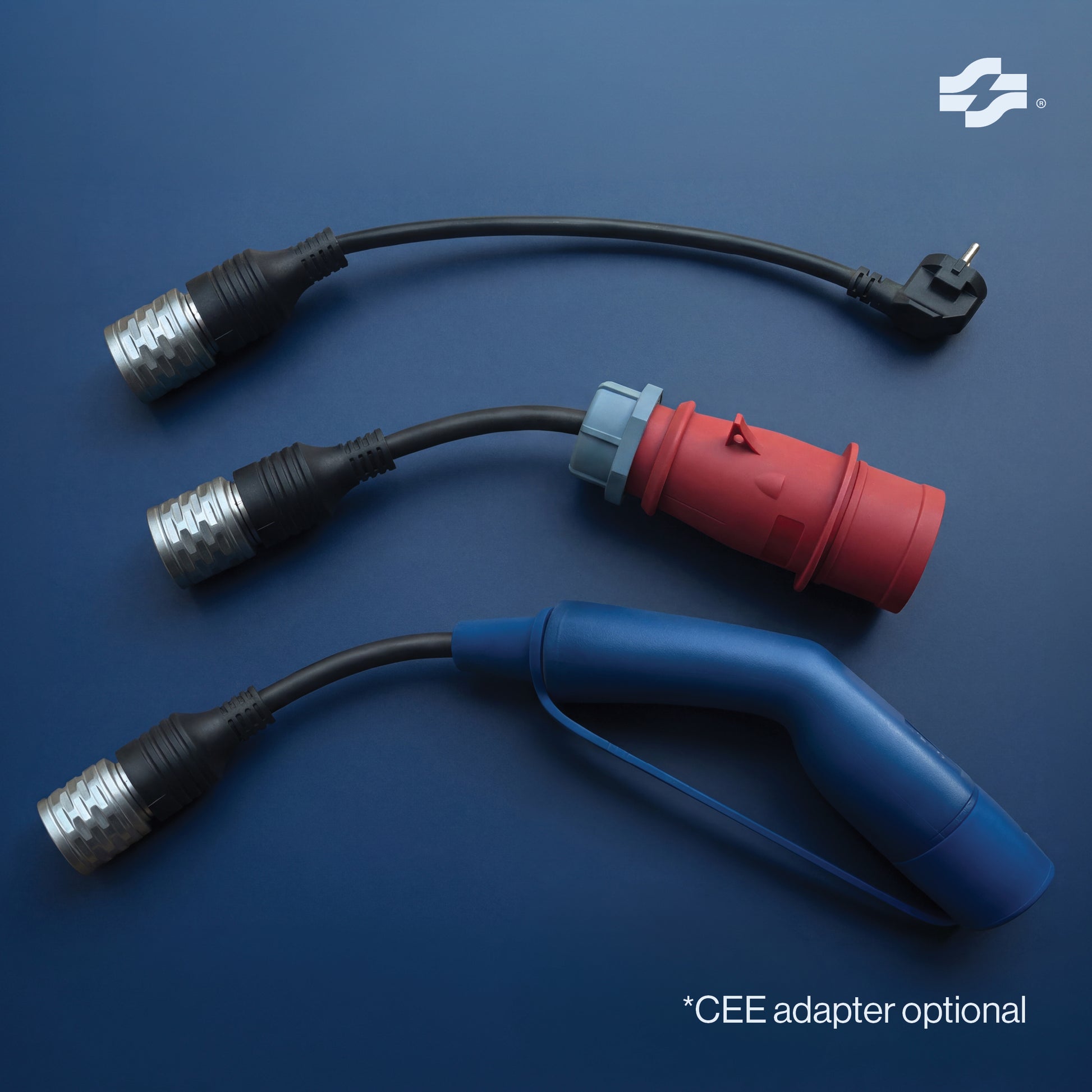

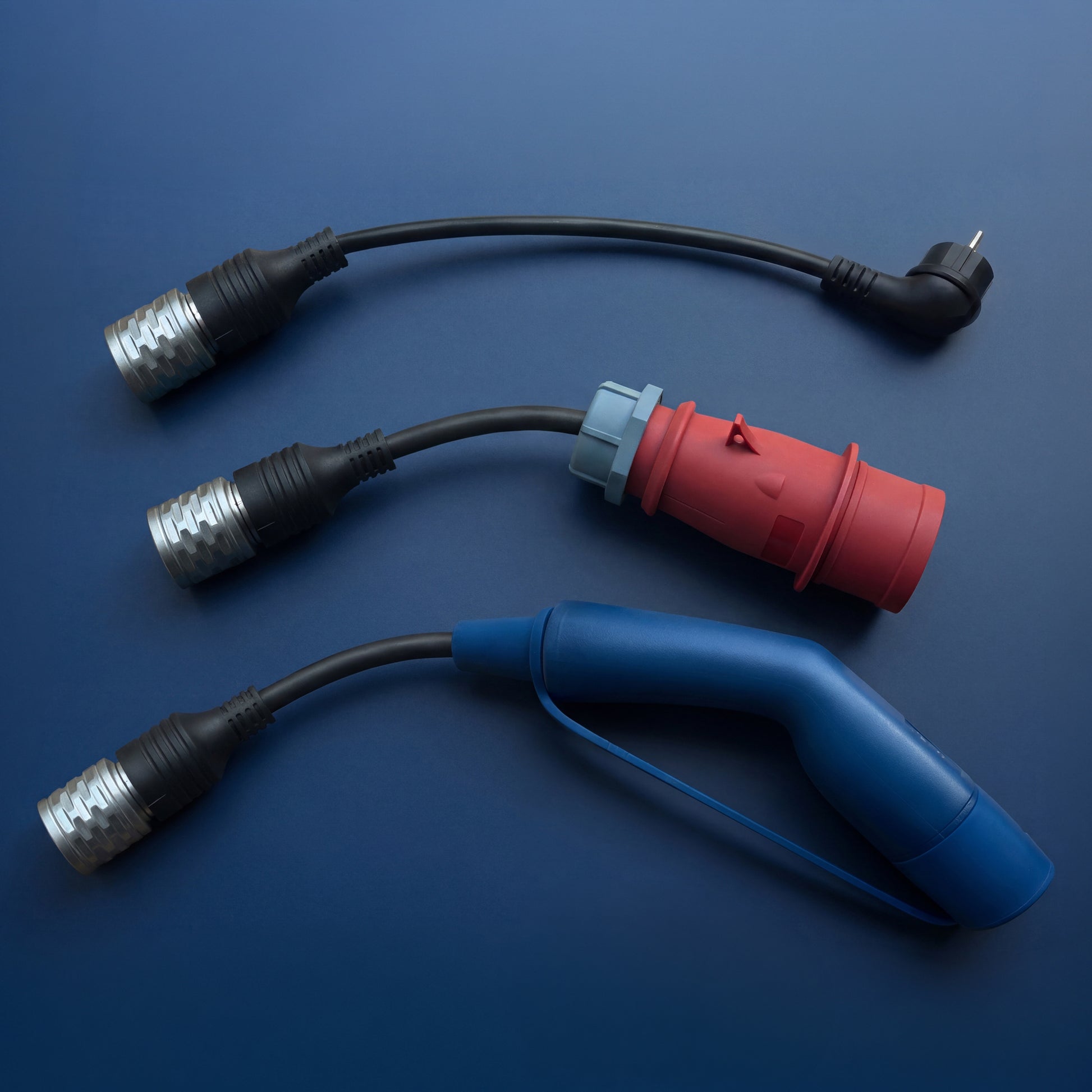

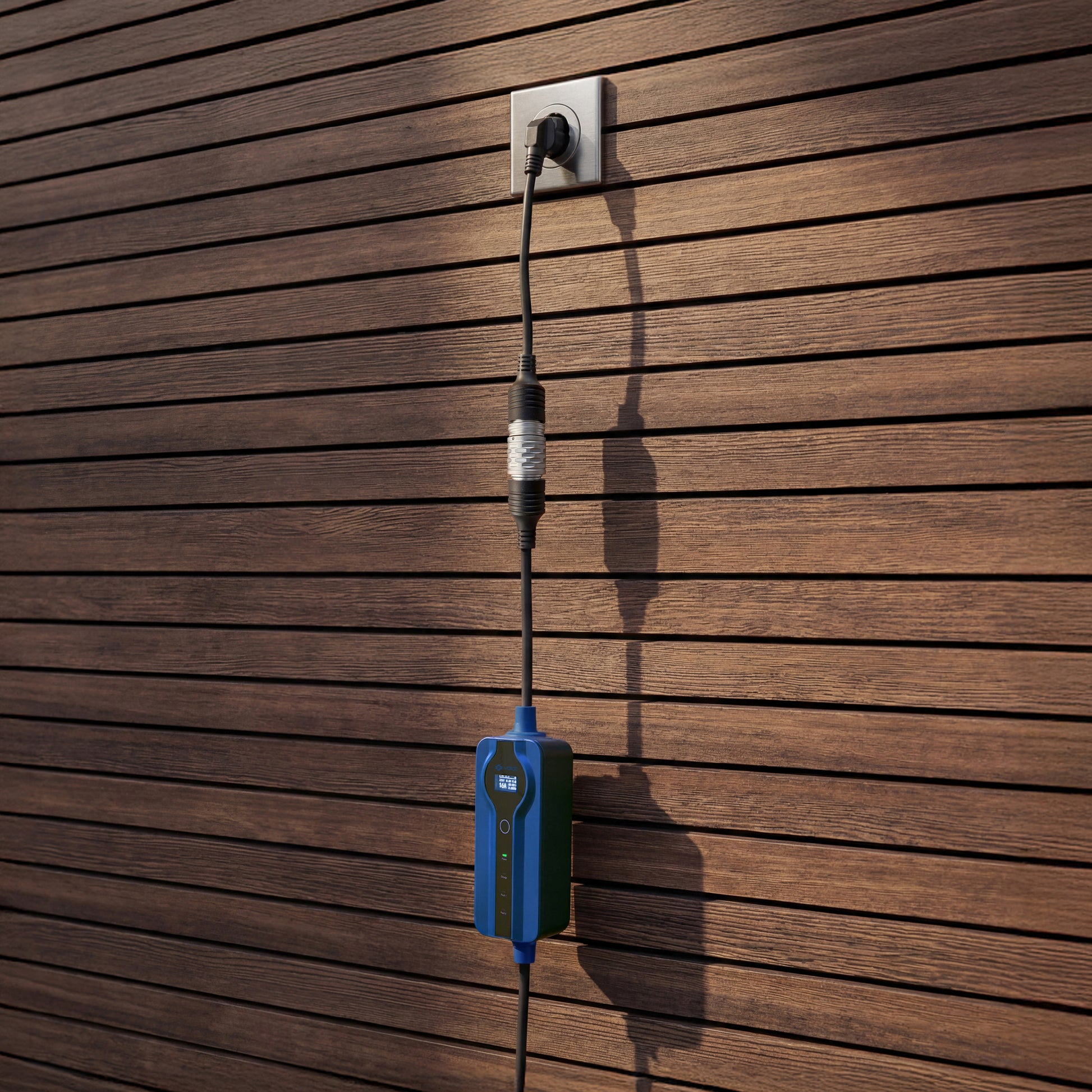

• Gniazdko domowe pozwala ładować do 16 A, czyli 3,7 kW. W Polsce standardem jest gniazdo typu E, a hybrydowa wtyczka CEE 7/7 pasuje zarówno do niego, jak i do Schuko.
• Niebieskie CEE to gniazdo 16A ze słupków kempingowych, daje 3,7 kW.

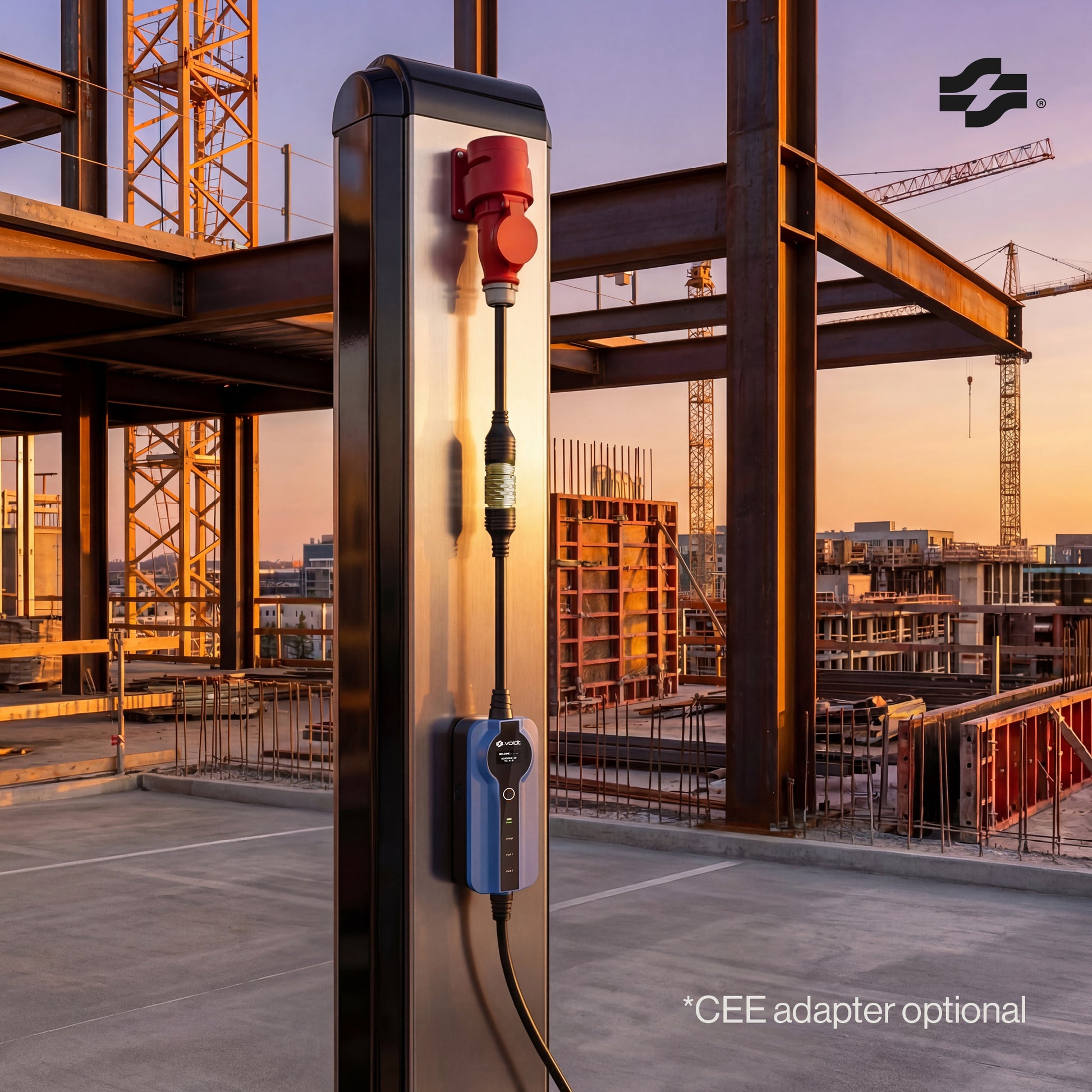

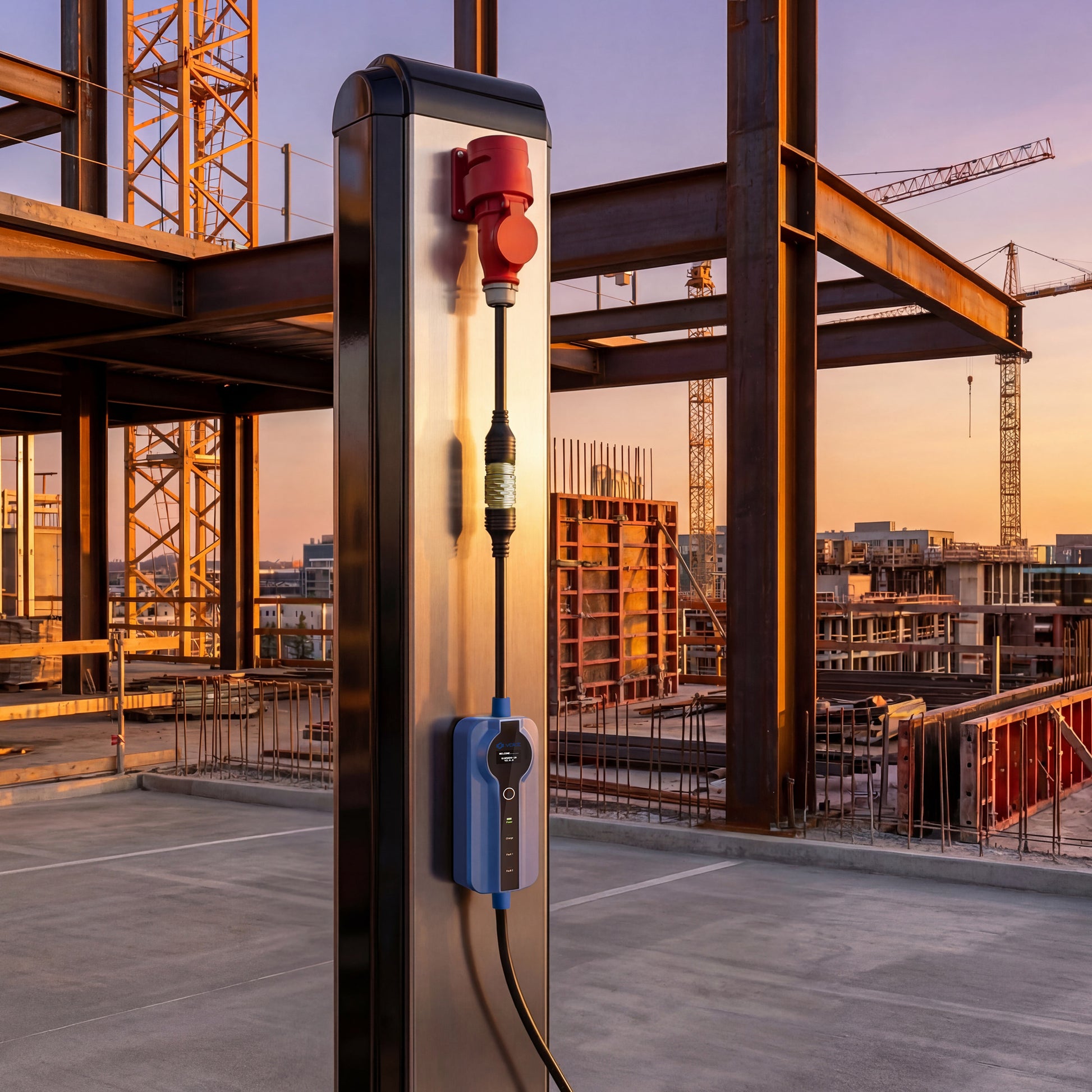

• Czerwone CEE to gniazdo siłowe, 11 kW przy 16A i 22 kW przy 32A, spotykane w garażach, warsztatach i budynkach gospodarczych.

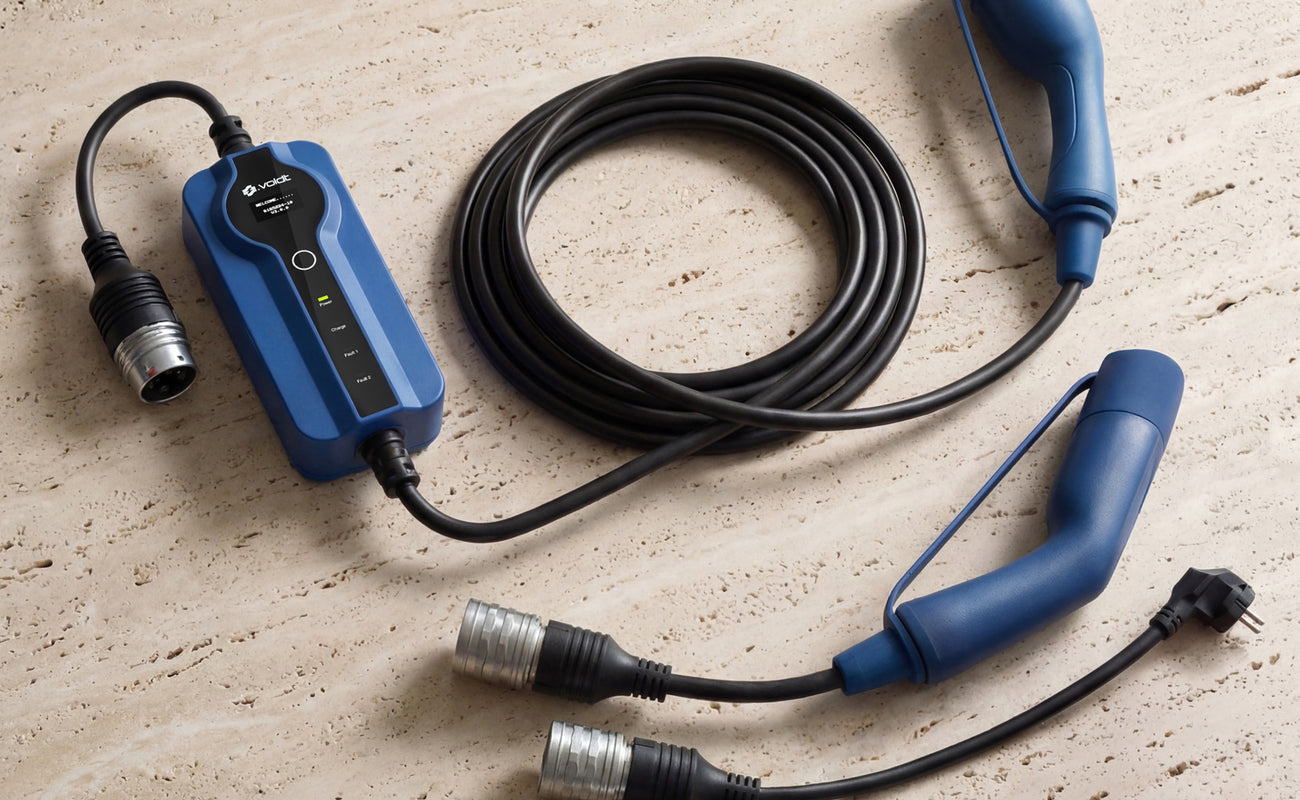

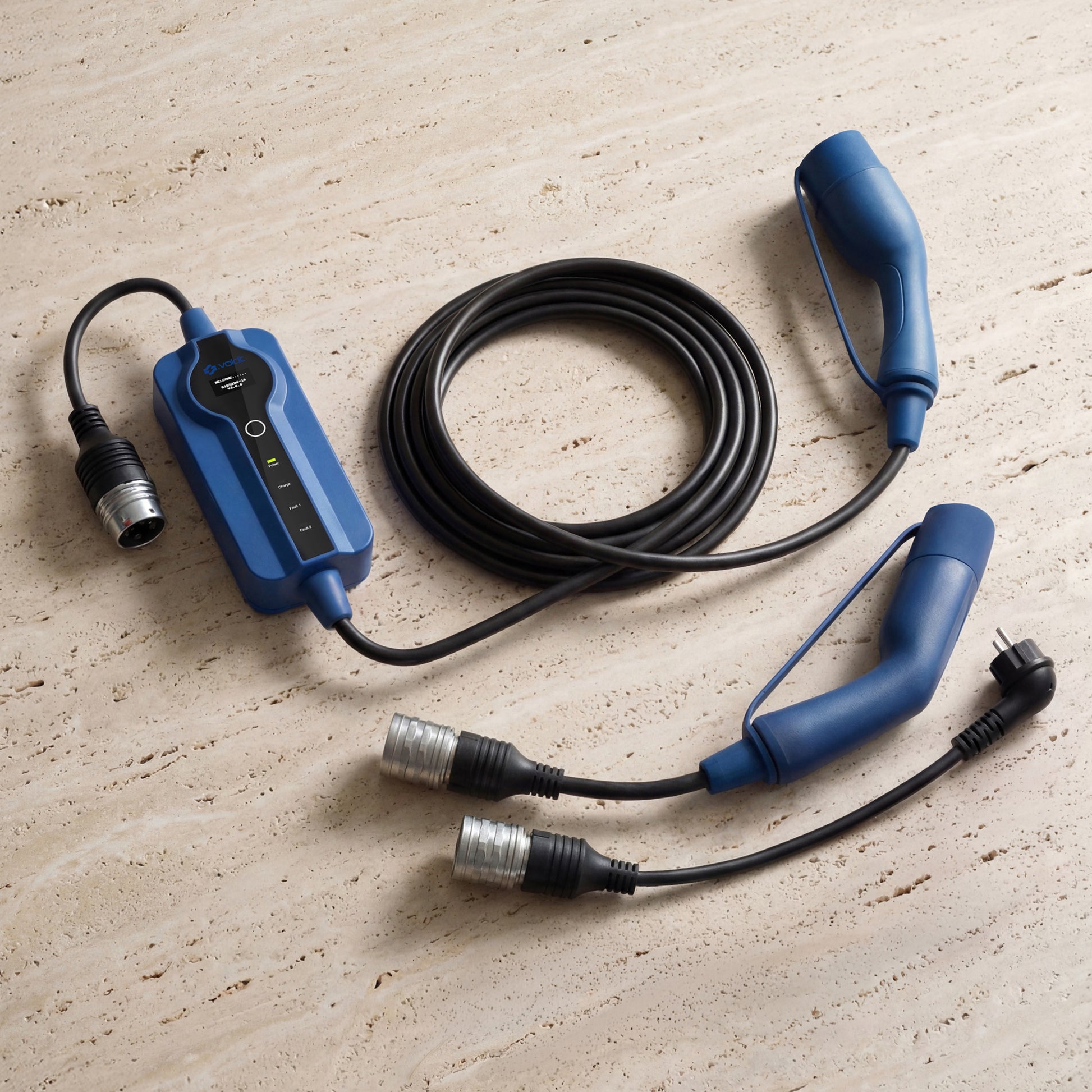

Wszystkie mobilne ładowarki Voldt® mają regulowany prąd i czujnik temperatury we wtyczce.

Różnica między stroną męską a żeńską wtyczki kabla do ładowania EV polega przede wszystkim na ich przeznaczeniu i budowie technicznej. Strona męska kabla, często określana jako wtyczka do stacji ładowania, to koniec podłączany do punktu ładowania lub wallboxa. Ta strona zazwyczaj posiada odsłonięte piny, które przesyłają energię i sygnały komunikacyjne. Strona żeńska, powszechnie nazywana złączem pojazdu, jest przeznaczona do podłączenia do portu ładowania samochodu elektrycznego i posiada zagłębione styki zwiększające bezpieczeństwo.

Obie strony są zgodne z międzynarodowymi normami, takimi jak IEC 62196-2 (powszechnie znana w Europie jako Type 2), jednak ich konfiguracja i przeznaczenie nie są zamienne. Żeńskie złącze pojazdu zawiera kilka mechanizmów bezpieczeństwa, takich jak detekcja obecności wtyczki czy blokady, które zapewniają stabilne i zabezpieczone połączenie z samochodem. Natomiast wtyczka męska nie posiada tych funkcji specyficznych dla pojazdu, lecz jest zoptymalizowana do strony infrastrukturalnej interfejsu ładowania.

To rozróżnienie męskie/żeńskie ma także kluczowe znaczenie z punktu widzenia przepisów i bezpieczeństwa. Zapobiega użytkownikom łączeniu dwóch kabli w celu stworzenia nieautoryzowanego przedłużacza, co mogłoby prowadzić do przegrzewania, błędów komunikacyjnych lub zagrożeń elektrycznych. Dzięki zapewnieniu, że kabel zawsze łączy stację z samochodem tylko w jednym kierunku, system ładowania EV utrzymuje właściwy przepływ prądu, uziemienie i protokoły komunikacji, które są niezbędne dla bezpiecznego i efektywnego ładowania.

W Europie tak, z jednym zastrzeżeniem. Type 2 jest ogólnoeuropejskim standardem ładowania AC, więc kabel Type 2 działa z każdym samochodem elektrycznym wyposażonym w gniazdo Type 2, a to obejmuje praktycznie wszystkie nowe auta sprzedawane w Europie mniej więcej od 2014 roku. Oba końce kabla mają tę samą formę złącza, a wbudowana ładowarka samochodu automatycznie wynegocjowuje właściwą prędkość ładowania z kablem i stacją. Nie ma ryzyka niezgodności.

Wyjątek stanowią starsze pojazdy z gniazdem Type 1 (J1772), które można spotkać w niektórych wcześniejszych modelach importowanych z Japonii i Stanów Zjednoczonych. Do nich potrzebny jest kabel adaptera Type 1 do Type 2, a nie standardowy kabel Type 2. Jeśli nie masz pewności, jakie gniazdo ma twój samochód, klapka portu ładowania pokaże to wyraźnie: Type 2 ma płaską górną krawędź i siedem pinów; Type 1 jest zaokrąglony i ma pięć pinów.

Type 1 (SAE J1772) to wtyczka ładowania stosowana głównie w starszych samochodach elektrycznych z Azji i Stanów Zjednoczonych. W Polsce spotyka się ją przede wszystkim w autach sprowadzanych z zagranicy: Nissan Leaf pierwszej generacji, Mitsubishi Outlander PHEV, a z importu z USA także Chevrolet Volt czy Ford Focus Electric. Wtyk ma pięć pinów i obsługuje wyłącznie ładowanie prądem przemiennym jednofazowym, maksymalnie 7,4 kW. W praktyce wiele z tych samochodów ładuje się mocą 3,7 lub 6,6 kW.

W Europie Type 1 został zastąpiony przez Type 2, ale samochodów z gniazdem Type 1 nadal jeździ bardzo dużo. Warto pamiętać, że jednofazowe ładowanie oznacza wolniejsze tempo niż 11 kW, które oferuje Type 2 przy zasilaniu trójfazowym.

Wszystkie publiczne stacje ładowania w Polsce mają gniazdo Type 2, więc potrzebujesz kabla Type 1 na Type 2. Voldt® produkuje te kable w Europie, z certyfikatami CE i TÜV, w klasie szczelności IP67 i w kilku długościach.

Type 2, znormalizowany jako IEC 62196-2 i często nazywany Mennekes od niemieckiego producenta, który go opracował, to europejski standard ładowania prądem przemiennym. Niemal każdy nowy samochód elektryczny w Europie ma gniazdo Type 2, a wszystkie publiczne stacje AC go używają. Wtyk ma siedem pinów i obsługuje zarówno prąd jednofazowy, jak i trójfazowy, a stacje i ładowarki domowe dają do 22 kW.

Voldt® produkuje kable Type 2 na Type 2 w czterech klasach: 3,7 kW (jednofazowy 16A), 7,4 kW (jednofazowy 32A), 11 kW (trójfazowy 16A) i 22 kW (trójfazowy 32A).

Klasa opisuje żyły w kablu, nie limit samochodu. W polskich domach zasilanie trójfazowe jest typowe, więc do auta z ładowarką pokładową 11 kW kabel 11 kW pasuje dokładnie. Kabel 22 kW ładuje tam nadal z mocą 11 kW, ale żyły 32A dają zapas na następny samochód albo drugie auto w rodzinie.

Kable Type 2 dostępne są w długościach od 2 do 40 metrów, w klasie szczelności IP67, z certyfikatami CE i TÜV oraz 3-letnią gwarancją.

Tak, adapter Voldt® Type 2 na Type 1 został specjalnie zaprojektowany, aby umożliwić ładowanie pojazdów elektrycznych Type 1 na europejskich stacjach ładowania Type 2. Większość publicznych stacji AC w Europie jest wyposażona w gniazdo Type 2 (Mennekes), które jest standardem w całej UE. Jeśli posiadasz EV z gniazdem Type 1 — typowo spotykane w starszych modelach japońskich lub amerykańskich, takich jak Nissan Leaf (sprzed 2018) czy Mitsubishi Outlander PHEV — ten adapter jest niezbędny, aby zapewnić kompatybilność z europejską infrastrukturą.

Adapter posiada żeńskie złącze Type 2 (inlet) z jednej strony i męskie złącze Type 1 (plug) z drugiej. Obsługuje ładowanie jednofazowe, które jest kompatybilne z systemami ładowania pojazdów Type 1 i zazwyczaj zapewnia do 7,4 kW (32A przy 230V). Dzięki temu nadaje się do niemal wszystkich publicznych i prywatnych stacji AC w Europie, gdzie zasilanie zazwyczaj wynosi od 16A do 32A na jednej fazie. Adapter posiada certyfikaty CE i TÜV, jest odporny na wodę i kurz (IP54 po podłączeniu) oraz produkowany w Europie z materiałów premium dla trwałości i bezpieczeństwa.

Przed użyciem adaptera upewnij się, że pokładowa ładowarka Twojego pojazdu obsługuje tę samą moc ładowania co adapter — większość EV Type 1 jest ograniczona do 3,7 kW lub 7,4 kW. Zwróć również uwagę, że adapter nie jest kompatybilny z szybkimi ładowarkami DC (takimi jak CCS czy CHAdeMO). Do codziennego ładowania AC w Europie adapter Voldt® Type 2 na Type 1 oferuje bardzo niezawodne i bezpieczne rozwiązanie, ułatwiające podróżowanie lub przeprowadzkę z pojazdem Type 1 w infrastrukturze opartej głównie na Type 2.

W Europie tak, z jednym zastrzeżeniem. Type 2 jest ogólnoeuropejskim standardem ładowania AC, więc kabel Type 2 działa z każdym samochodem elektrycznym wyposażonym w gniazdo Type 2, a to obejmuje praktycznie wszystkie nowe auta sprzedawane w Europie mniej więcej od 2014 roku. Oba końce kabla mają tę samą formę złącza, a wbudowana ładowarka samochodu automatycznie wynegocjowuje właściwą prędkość ładowania z kablem i stacją. Nie ma ryzyka niezgodności.

Wyjątek stanowią starsze pojazdy z gniazdem Type 1 (J1772), które można spotkać w niektórych wcześniejszych modelach importowanych z Japonii i Stanów Zjednoczonych. Do nich potrzebny jest kabel adaptera Type 1 do Type 2, a nie standardowy kabel Type 2. Jeśli nie masz pewności, jakie gniazdo ma twój samochód, klapka portu ładowania pokaże to wyraźnie: Type 2 ma płaską górną krawędź i siedem pinów; Type 1 jest zaokrąglony i ma pięć pinów.

Moc ładowania podaje się w kilowatach i zależy od trzech rzeczy: napięcia, prądu w amperach i liczby faz. Napięcie × ampery × fazy = moc. Europejska sieć dostarcza 230 V na fazę, więc jedna faza przy 16A daje około 3,7 kW, a te same 16A rozłożone na trzy fazy dają 11 kW.

Cztery typowe konfiguracje AC to jednofazowa 16A (3,7 kW), jednofazowa 32A (7,4 kW), trójfazowa 16A (11 kW) i trójfazowa 32A (22 kW). W polskich domach zasilanie trójfazowe jest powszechne, więc 11 kW to typowa moc ładowania w domu.

Rzeczywista szybkość zależy od najsłabszego ogniwa: stacji, kabla i ładowarki pokładowej samochodu. Praktyczna zasada to pojemność akumulatora podzielona przez moc ładowania, czyli akumulator 60 kWh przy 11 kW to około sześciu godzin od niemal pustego.

Jeśli samochód przyjmuje maksymalnie 11 kW, z kablem 22 kW naładuje się również z mocą 11 kW, ale żyły 32A będą gotowe na kolejne auto.

Stacje szybkiego ładowania pomijają ładowarkę pokładową i podają prąd stały wprost do akumulatora, dlatego osiągają znacznie wyższe moce.

Tak, możesz używać kabla do ładowania EV trójfazowego w jednofazowej skrzynce ładującej, ale prędkość ładowania będzie ograniczona możliwościami systemu jednofazowego. Kabel wykorzysta po prostu jedną z trzech faz do przesyłania energii, podczas gdy pozostałe dwie pozostaną nieaktywne. Taka konfiguracja jest elektrycznie bezpieczna i powszechnie wspierana zarówno przez pojazdy elektryczne, jak i stacje ładowania, pod warunkiem że złącza i standardy (zazwyczaj Type 2 w Europie) są kompatybilne.

Z technicznego punktu widzenia kabel trójfazowy — taki jak Voldt® 22 kW Type 2 kabel — jest zaprojektowany do obsługi prądu do 32A na fazę w trzech fazach, co daje maksymalną moc ładowania 22 kW. Po podłączeniu do gniazdka jednofazowego lub wallboxa moc jest jednak ograniczona tylko do jednej fazy. Oznacza to, że uzyskasz maksymalnie 7,4 kW (32A x 230V), jeśli instalacja to obsługuje. Wewnętrzne okablowanie i piny kabla bezpiecznie przeniosą jednofazowe obciążenie, ponieważ zostały zaprojektowane do wyższych obciążeń w układzie wielofazowym.

Warto też pamiętać, że choć sam kabel jest kompatybilny, Twój samochód EV i pokładowa ładowarka również muszą obsługiwać ładowanie jednofazowe. Większość europejskich EV tak ma, ale niektóre starsze lub importowane modele mogą mieć ograniczenia. Dodatkowo wallbox musi być zaprojektowany tak, aby poprawnie przekazywać sygnały poprzez interfejs Type 2 i spełniać standardowe protokoły komunikacyjne (IEC 61851). Jeśli wszystkie urządzenia w łańcuchu są zgodne i prawidłowo zainstalowane, możesz bez problemu używać kabla trójfazowego w środowisku jednofazowym.

Kroki między 8A a 16A dla mobilnego kabla do ładowania to: 8A, 10A, 13A i 16A. Są to standardowe ustawienia w regulowanych mobilnych kablach do ładowania, takich jak te od Voldt, które pozwalają dopasować moc ładowania do dostępnego źródła zasilania i lokalizacji.

Dlaczego wybrano te kroki?

Każdy krok (8A, 10A, 13A, 16A) odpowiada typowym poziomom bezpieczników i standardom sieci domowej w Europie. 8A to najbardziej zachowawcza opcja, przydatna w starszych instalacjach. 10A to umiarkowany krok pasujący do większości gniazdek domowych. 13A jest powszechne w Wielkiej Brytanii, gdzie wtyczki są zabezpieczone bezpiecznikiem 13A. Ustawienie 16A oferuje najszybsze ładowanie tam, gdzie dostępny jest dedykowany obwód lub gniazdo wysokiej mocy.

Praktyczne zastosowanie regulowanych poziomów prądu

Regulowane kable do ładowania, takie jak Voldt Type 2 mobilny kabel do ładowania, umożliwiają ręczny lub cyfrowy wybór natężenia prądu. Jest to niezbędne podczas ładowania w miejscach o ograniczonej mocy lub przy współdzielonych obwodach. Niższe natężenie zapobiega wybijaniu bezpieczników, a 16A umożliwia szybsze ładowanie, jeśli instalacja elektryczna to obsługuje.

Bezpieczeństwo i kompatybilność

Prawidłowe ustawienie prądu jest kluczowe dla bezpiecznego ładowania. Kable Voldt mają wbudowane czujniki temperatury i zabezpieczenia przeciążeniowe, a w razie niebezpiecznych warunków automatycznie się wyłączają. Upewnij się, że wybrane natężenie odpowiada Twojej instalacji elektrycznej i sprawdź, czy korzystasz z układu 1-fazowego czy 3-fazowego. W niektórych krajach obowiązują różne zasady dotyczące połączeń 16A, dlatego zawsze weryfikuj lokalne wymagania.

For many drivers, yes. Ten hours at 1.4 kW gives around 14 kWh, roughly 80 km at typical consumption. Danish drivers average just under 40 km a day, so a single night on the socket covers about two days of driving, and charging every night keeps up with average daily use. With a plug-in hybrid, one night at 1.4 kW is enough to fill the battery on many models. If you drive long distances daily, a wallbox is the right choice, and this charger is still the one that lives in your boot.

Your car is not the limiting factor here. Onboard chargers in current EVs and plug-in hybrids are rated well above 1.4 kW, so the charger's fixed 6 A sets the pace, and you get the same output regardless of what you drive. Expect somewhat less range per session in hard frost, since part of the energy goes to warming and conditioning the battery rather than filling it. Scheduling the session in the app so it finishes close to your departure time helps here: the car comes off the socket with a warm battery, which improves both range and comfort on the first few kilometres.

To zależy wyłącznie od tego, czy ładujesz na AC czy DC. Z domowego wallboxa o mocy 11 kW typowy akumulator 60 kWh ładuje się od niemal pustego do pełnego w około 5-6 godzin: przez noc, innymi słowy. Na szybkiej ładowarce 50 kW ten sam akumulator osiąga 80 % w około 45 minut. Na ultraszybkiej ładowarce 150-350 kW niektóre samochody mogą odzyskać ponad 300 km zasięgu w mniej niż 20 minut. Zdecydowana większość twojego ładowania odbywa się nocą na AC, i dlatego kabel, który masz ze sobą, ma większe znaczenie niż szybka ładowarka, którą odwiedzasz od czasu do czasu.

Ładowanie samochodu elektrycznego zazwyczaj zużywa tyle energii elektrycznej, ile wynosi pojemność jego akumulatora w kilowatogodzinach (kWh), z pewnym dodatkowym zapotrzebowaniem wynikającym ze strat energii podczas procesu ładowania. Na przykład pełne naładowanie pojazdu elektrycznego (EV) z akumulatorem 60 kWh wymaga około 60 kWh energii elektrycznej. Przy średniej taryfie za prąd €0,22 za kWh koszt takiego ładowania wynosi około €13,20. Jednak rzeczywiste zużycie energii może się różnić w zależności od wielu czynników technicznych i środowiskowych.

Oto kluczowe czynniki wpływające na zużycie energii podczas ładowania EV:

• Pojemność akumulatora: Większość EV ma akumulatory o pojemności od 35 kWh (np. Renault Zoe) do ponad 100 kWh (np. Tesla Model S Long Range). Im większa bateria, tym więcej energii potrzeba, aby ją w pełni naładować.
• Sprawność ładowania: Straty energii na poziomie 5–15% mogą wystąpić podczas ładowania AC lub DC z powodu ciepła i konwersji, co oznacza, że z sieci trzeba pobrać więcej energii niż nominalna pojemność akumulatora.
• Poziom naładowania i sposób użytkowania: Jeśli zwykle ładujesz od 20% do 80%, zużyjesz mniej energii na sesję niż przy pełnym cyklu od 0% do 100%. Wpływ na zużycie może mieć także wstępne podgrzewanie czy chłodzenie baterii.

Aby dokładniej oszacować zużycie, warto:

• Pomnożyć pojemność akumulatora (w kWh) przez 1,05–1,15, aby uwzględnić straty ładowania.
• Sprawdzić lokalną stawkę za energię (za kWh), aby obliczyć koszty ładowania.

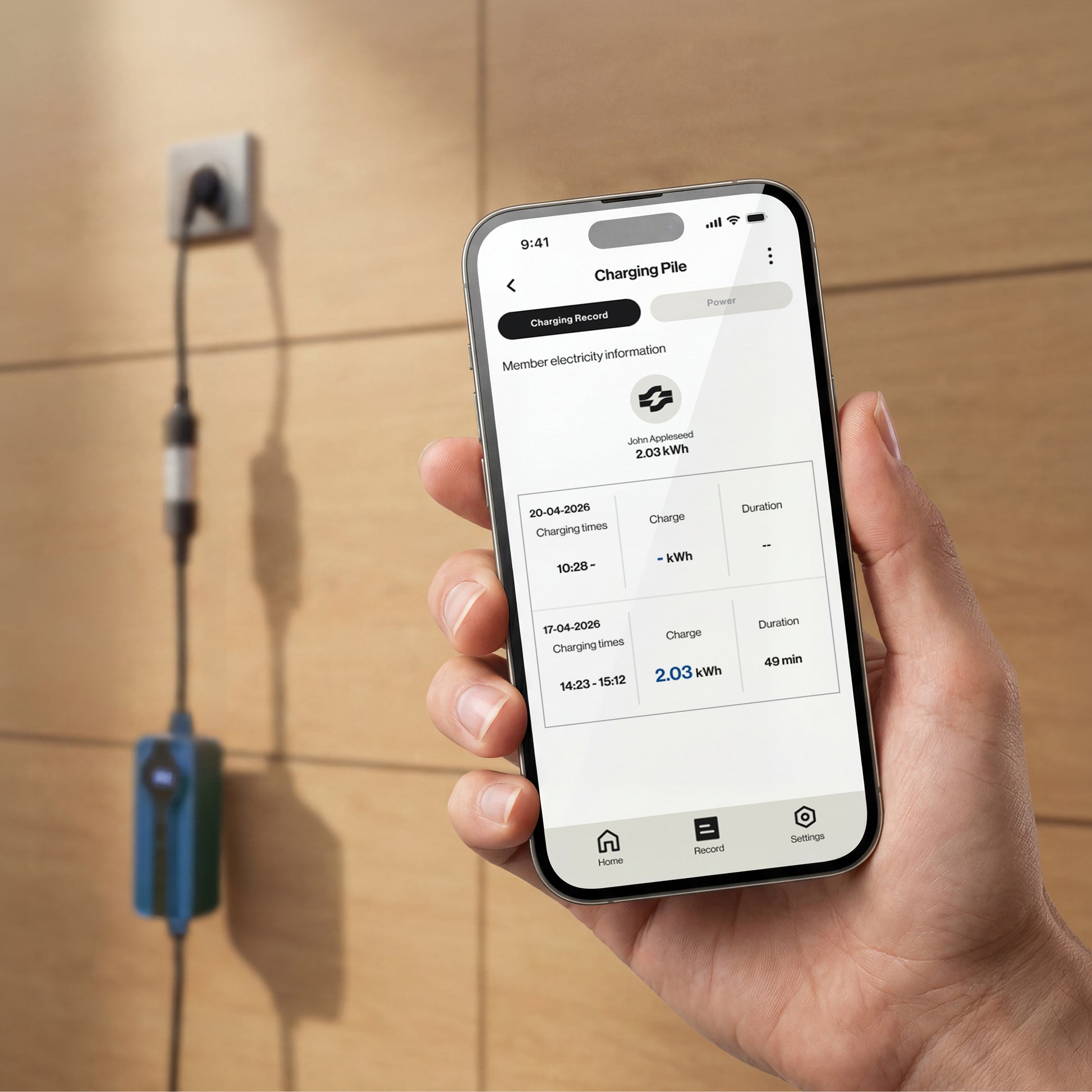

• Korzystać z inteligentnych rozwiązań do ładowania lub mobilnych ładowarek, takich jak te od Voldt®, aby poprawić efektywność i dokładnie monitorować zużycie. Są one kompatybilne zarówno ze standardowymi gniazdkami domowymi, jak i przemysłowymi gniazdami siłowymi oraz wyposażone w zintegrowane funkcje bezpieczeństwa zmniejszające straty energii.

Znając pojemność akumulatora swojego pojazdu i nawyki ładowania, możesz podejmować świadome decyzje dotyczące zużycia energii, kosztów i optymalnych metod ładowania.
